Spring AOP API 设计与实现

Spring AOP API 整体设计

• Join point - Joinpoint
• Pointcut - Pointcut
• Advice 执行动作 - Advice
• Advice 容器 - Advisor
• Introduction - IntroductionInfo
• 代理对象创建基础类 - ProxyCreatorSupport
• 代理工厂 - ProxyFactory 、ProxyFactoryBean
• AopProxyFactory 配置管理器 - AdvisedSupport
• IoC 容器自动代理抽象 - AbstractAutoProxyCreator

接入点接口 - Joinpoint

• Interceptor 执行上下文 - Invocation
  • 方法拦截器执行上下文 - MethodInvocation
  • 构造器拦截器执行上下文 - ConstructorInvocation
• MethodInvocation 实现
  • 基于反射 - ReflectiveMethodInvocation
  • 基于 CGLIB - CglibMethodInvocation

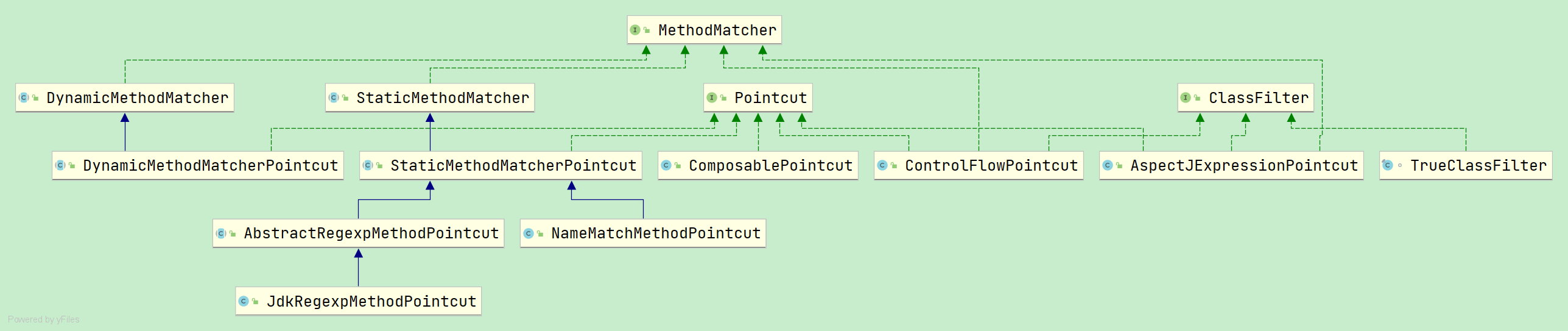

Joinpoint 条件接口 - Pointcut

核心组件：

• 类过滤器 - ClassFilter
• 方法匹配器 - MethodMatcher

Pointcut 操作

• 组合实现 - org.springframework.aop.support.ComposablePointcut
• 工具类
  • ClassFilter 工具类 - ClassFilters
  • MethodMatcher 工具类 - MethodMatchers
  • Pointcut 工具类 - Pointcuts

Pointcut 便利实现

• 静态 Pointcut - StaticMethodMatcherPointcut
• 正则表达式 Pointcut - JdkRegexpMethodPointcut
• 控制流 Pointcut - ControlFlowPointcut

Pointcut AspectJ 实现

• 实现类 - org.springframework.aop.aspectj.AspectJExpressionPointcut
• 指令支持 - SUPPORTED_PRIMITIVES 字段
• 表达式 - org.aspectj.weaver.tools.PointcutExpression

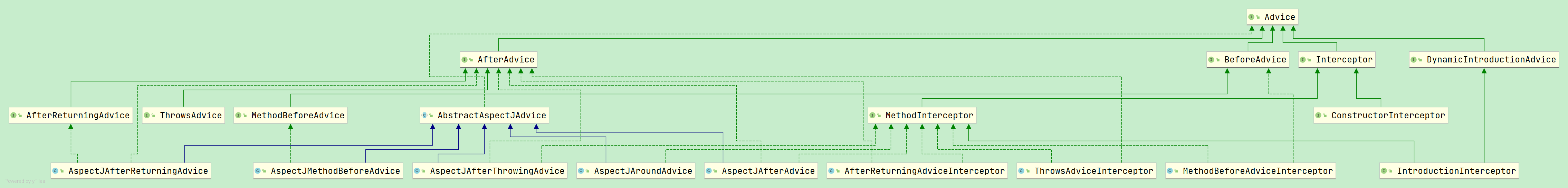

Joinpoint 执行动作接口 - Advice

• Around Advice - Interceptor
  • 方法拦截器 - MethodInterceptor
  • 构造器拦截器 - ConstructorInterceptor
• 前置动作
  • 标准接口 - org.springframework.aop.BeforeAdvice
  • 方法级别 - org.springframework.aop.MethodBeforeAdvice
• 后置动作
  • org.springframework.aop.AfterAdvice
  • org.springframework.aop.AfterReturningAdvice
  • org.springframework.aop.ThrowsAdvice

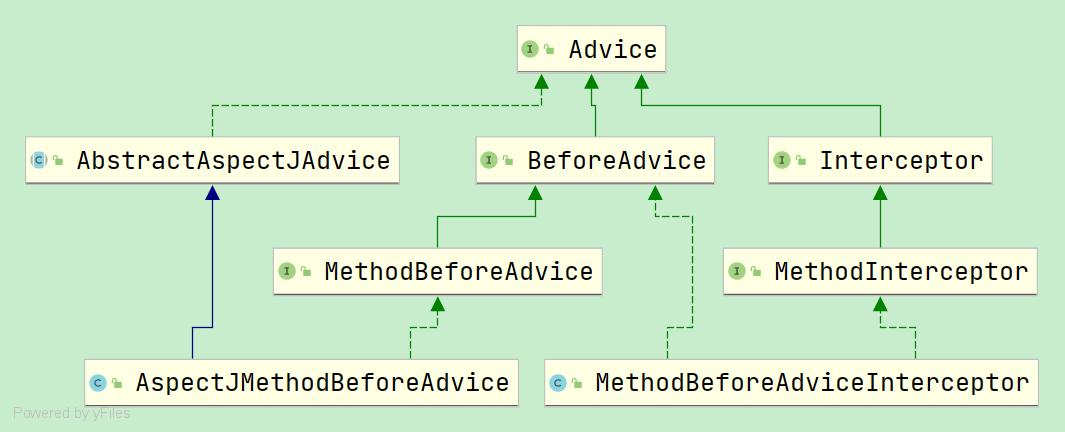

Joinpoint Before Advice 标准实现

接口：

• 标准接口 - org.springframework.aop.BeforeAdvice
• 方法级别 - org.springframework.aop.MethodBeforeAdvice

实现：

• org.springframework.aop.framework.adapter.MethodBeforeAdviceInterceptor

Joinpoint Before Advice AspectJ 实现

• 实现类 - org.springframework.aop.aspectj.AspectJMethodBeforeAdvice

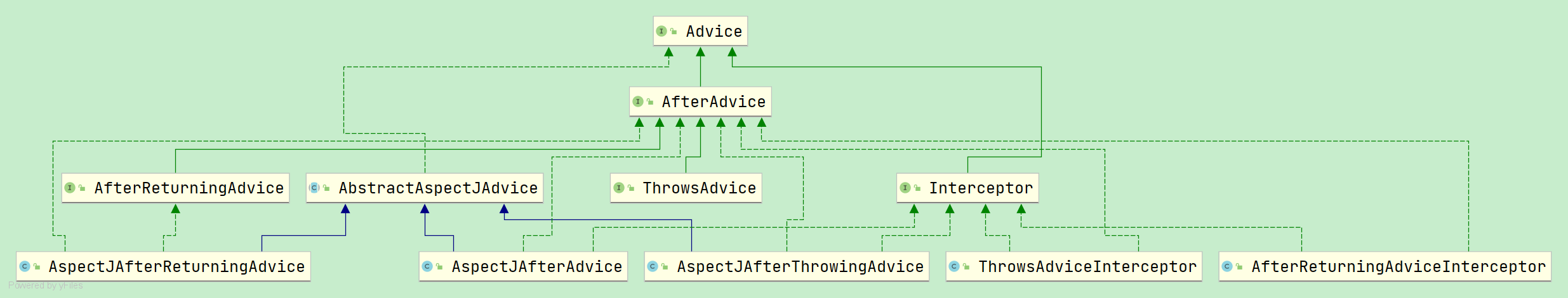

Joinpoint After Advice 标准实现

• 接口
  • org.springframework.aop.AfterAdvice
  • org.springframework.aop.AfterReturningAdvice
  • org.springframework.aop.ThrowsAdvice
• 实现
  • org.springframework.aop.framework.adapter.ThrowsAdviceInterceptor
  • org.springframework.aop.framework.adapter.AfterReturningAdviceInterceptor

Joinpoint After Advice AspectJ 实现

• 接口
  • org.springframework.aop.AfterAdvice
  • org.springframework.aop.AfterReturningAdvice
  • org.springframework.aop.ThrowsAdvice
• 实现
  • org.springframework.aop.aspectj.AspectJAfterAdvice
  • org.springframework.aop.aspectj.AspectJAfterReturningAdvice
  • org.springframework.aop.aspectj.AspectJAfterThrowingAdvice

Advice 容器接口 - Advisor

• 接口 - org.springframework.aop.Advisor
  • PointcutAdvisor
  • 通用实现 - org.springframework.aop.support.DefaultPointcutAdvisor
  • IntroductionAdvisor

Pointcut 与 Advice 连接器 - PointcutAdvisor

• 接口 - org.springframework.aop.PointcutAdvisor
  • 通用实现
  • org.springframework.aop.support.DefaultPointcutAdvisor
  • AspectJ 实现
  • org.springframework.aop.aspectj.AspectJExpressionPointcutAdvisor
  • org.springframework.aop.aspectj.AspectJPointcutAdvisor
  • 静态方法实现
  • org.springframework.aop.support.StaticMethodMatcherPointcutAdvisor
  • IoC 容器实现
  • org.springframework.aop.support.AbstractBeanFactoryPointcutAdvisor

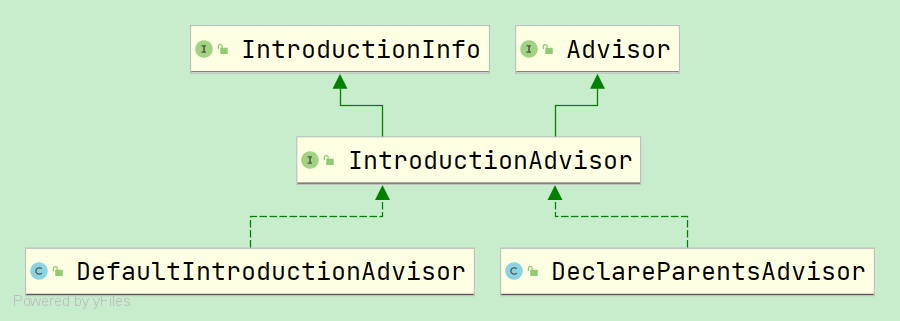

Introduction 与 Advice 连接器 - IntroductionAdvisor

• 接口 - org.springframework.aop.IntroductionAdvisor
  • 元信息
  • org.springframework.aop.IntroductionInfo
  • 通用实现
  • org.springframework.aop.support.DefaultIntroductionAdvisor
  • AspectJ 实现
  • org.springframework.aop.aspectj.DeclareParentsAdvisor

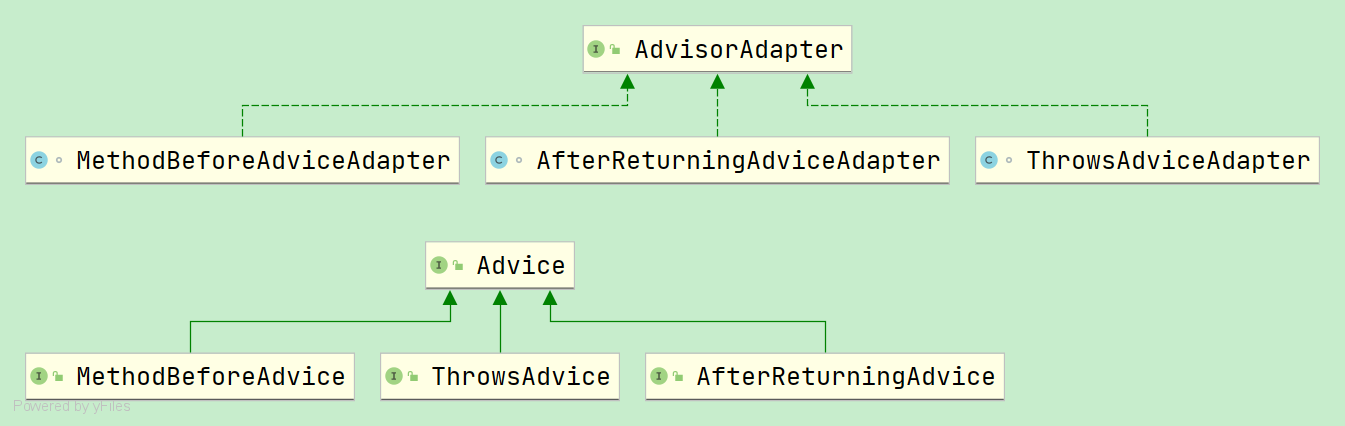

Advisor 的 Interceptor 适配器 - AdvisorAdapter

• 接口 - org.springframework.aop.framework.adapter.AdvisorAdapter
  • MethodBeforeAdvice实现
  • org.springframework.aop.framework.adapter.MethodBeforeAdviceAdapter
  • AfterReturningAdvice实现
  • org.springframework.aop.framework.adapter.AfterReturningAdviceAdapter
  • ThrowsAdvice 实现
  • org.springframework.aop.framework.adapter.ThrowsAdviceAdapter

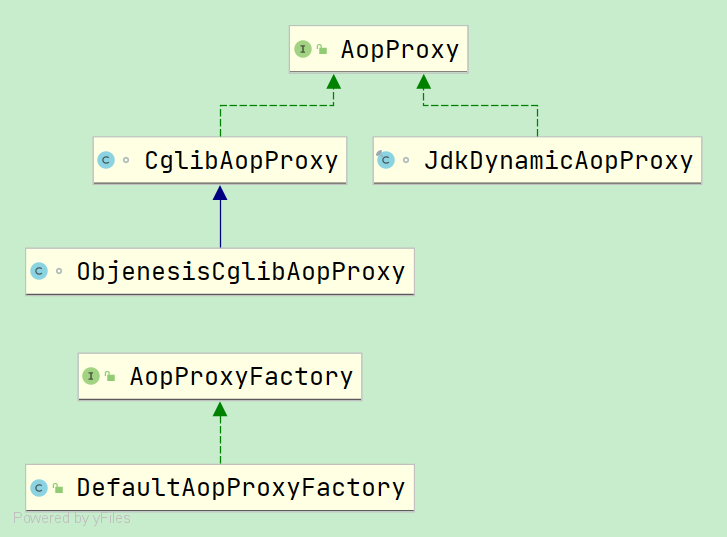

AOP 代理接口 - AopProxy

• 接口 - org.springframework.aop.framework.AopProxy
• 实现
  • JDK 动态代理
  • org.springframework.aop.framework.JdkDynamicAopProxy
  • CGLIB 字节码提升
  • org.springframework.aop.framework.CglibAopProxy
  • org.springframework.aop.framework.ObjenesisCglibAopProxy

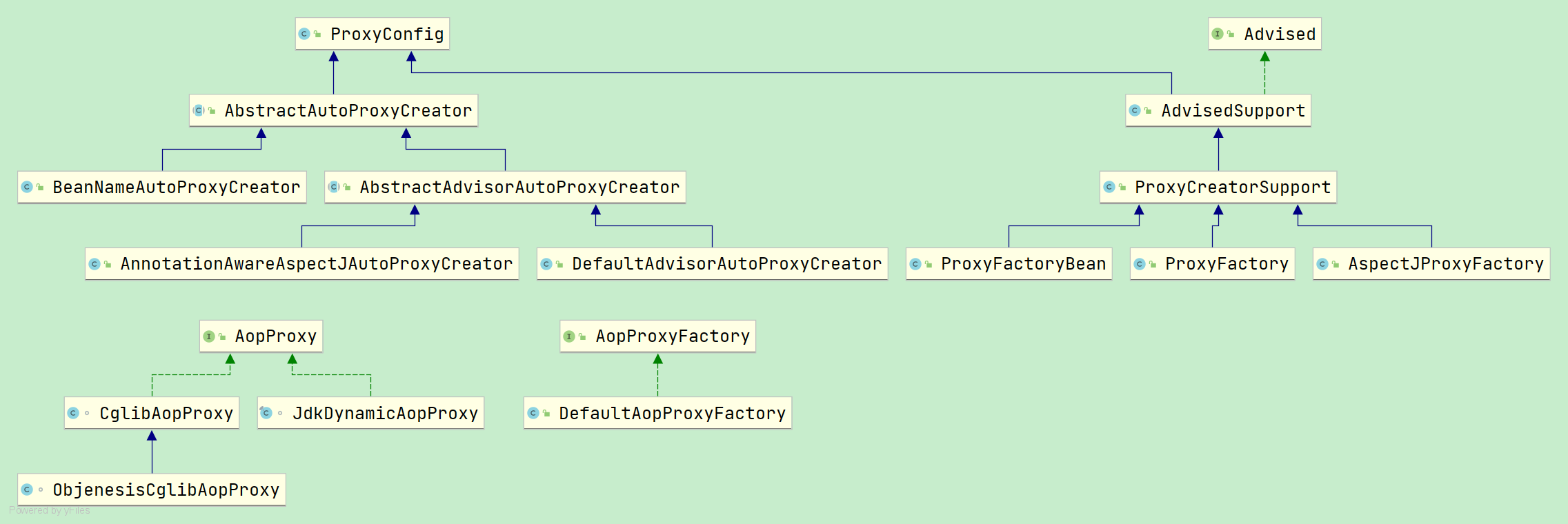

AopProxy 工厂接口与实现

• 接口 - org.springframework.aop.framework.AopProxyFactory
• 默认实现：org.springframework.aop.framework.DefaultAopProxyFactory
  • 返回类型
  • org.springframework.aop.framework.JdkDynamicAopProxy
  • org.springframework.aop.framework.CglibAopProxy
  • org.springframework.aop.framework.ObjenesisCglibAopProxy

JDK AopProxy 实现 - JdkDynamicAopProxy

• 实现 - org.springframework.aop.framework.JdkDynamicAopProxy
  • 配置 - org.springframework.aop.framework.AdvisedSupport
  • 来源 - org.springframework.aop.framework.DefaultAopProxyFactory

CGLIB AopProxy 实现 - CglibAopProxy

• 实现 - org.springframework.aop.framework.CglibAopProxy
  • 配置 - org.springframework.aop.framework.AdvisedSupport
  • 来源 - org.springframework.aop.framework.DefaultAopProxyFactory

AopProxyFactory 配置管理器 - AdvisedSupport

• 核心 API - org.springframework.aop.framework.AdvisedSupport
  • 语义 - 代理配置
  • 基类 - org.springframework.aop.framework.ProxyConfig
  • 实现接口 - org.springframework.aop.framework.Advised
  • 使用场景 - org.springframework.aop.framework.AopProxy 实现

Advisor 链工厂接口与实现 - AdvisorChainFactory

• 核心 API - org.springframework.aop.framework.AdvisorChainFactory
  • 默认实现 - org.springframework.aop.framework.DefaultAdvisorChainFactory
  • 返回类型
  • org.springframework.aop.framework.InterceptorAndDynamicMethodMatcher
  • org.aopalliance.intercept.Interceptor

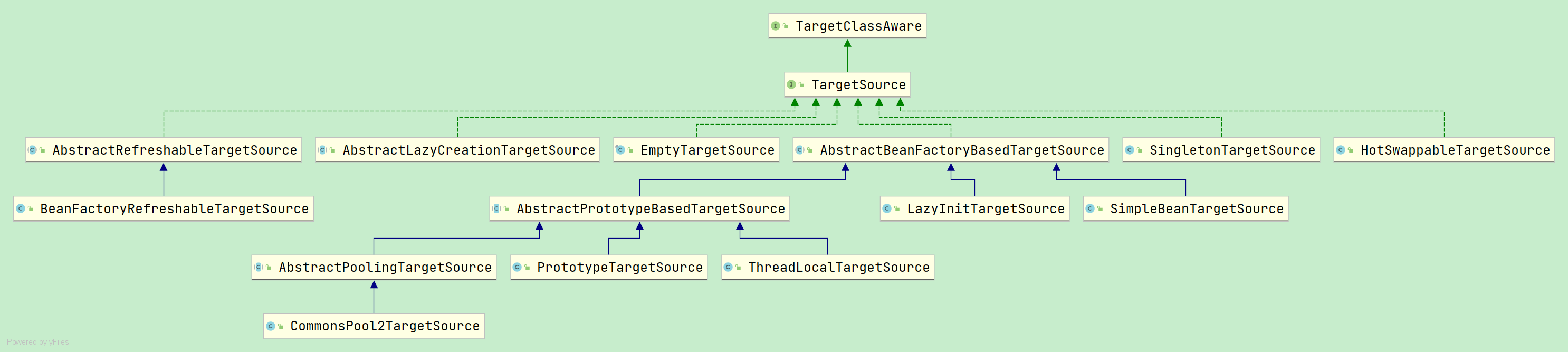

目标对象来源接口与实现 - TargetSource

• 核心 API - org.springframework.aop.TargetSource
  • 实现
  • org.springframework.aop.target.HotSwappableTargetSource
  • org.springframework.aop.target.AbstractPoolingTargetSource
  • org.springframework.aop.target.PrototypeTargetSource
  • org.springframework.aop.target.ThreadLocalTargetSource
  • org.springframework.aop.target.SingletonTargetSource

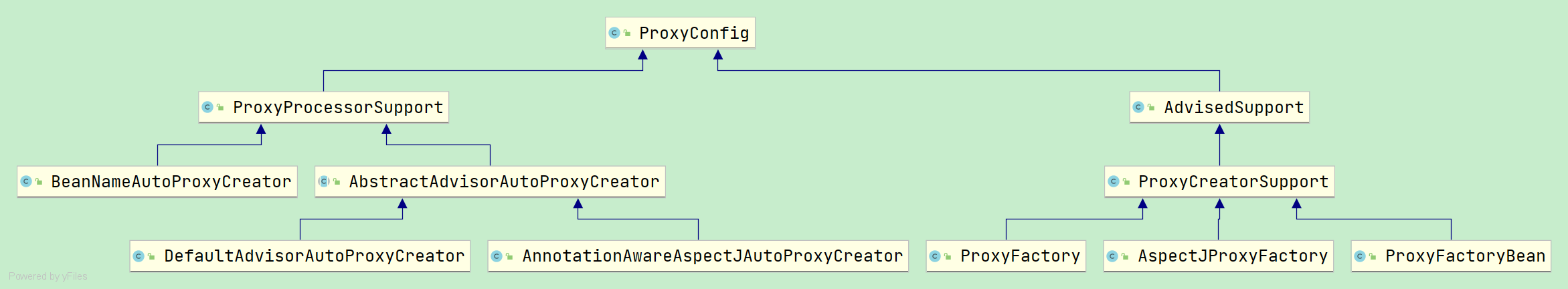

代理对象创建基础类 - ProxyCreatorSupport

• 核心 API - org.springframework.aop.framework.ProxyCreatorSupport
  • 语义 - 代理对象创建基类
  • 基类 - org.springframework.aop.framework.AdvisedSupport

ProxyCreatorSupport 标准实现 - ProxyFactory

• 核心 API - org.springframework.aop.framework.ProxyFactory
  • 基类 - org.springframework.aop.framework.ProxyCreatorSupport
  • 特性增强
  • 提供一些便利操作

ProxyCreatorSupport IoC 容器实现 - ProxyFactoryBean

• 核心 API - org.springframework.aop.framework.ProxyFactoryBean
  • 基类 - org.springframework.aop.framework.ProxyCreatorSupport
  • 特点
  • Spring IoC 容器整合
    • org.springframework.beans.factory.BeanClassLoaderAware
    • org.springframework.beans.factory.BeanFactoryAware
  • 特性增强
  • 实现 org.springframework.beans.factory.FactoryBean

ProxyCreatorSupport AspectJ 实现 - AspectJProxyFactory

• 核心 API - org.springframework.aop.aspectj.annotation.AspectJProxyFactory
  • 基类 - org.springframework.aop.framework.ProxyCreatorSupport
  • 特点
  • AspectJ 注解整合
  • 相关 API
  • AspectJ 元数据 - org.springframework.aop.aspectj.annotation.AspectMetadata
  • AspectJ Advisor 工厂 - org.springframework.aop.aspectj.annotation.AspectJAdvisorFactory

AdvisedSupport 事件监听器 - AdvisedSupportListener

• 核心 API - org.springframework.aop.framework.AdvisedSupportListener
  • 事件对象 - org.springframework.aop.framework.AdvisedSupport
  • 事件来源 - org.springframework.aop.framework.ProxyCreatorSupport
  • 激活事件触发 - ProxyCreatorSupport#createAopProxy
  • 变更事件触发 - 代理接口变化时、 Advisor 变化时、配置复制

IoC 容器自动代理抽象 - AbstractAutoProxyCreator

• API - org.springframework.aop.framework.autoproxy.AbstractAutoProxyCreator
  • 基类 - org.springframework.aop.framework.ProxyProcessorSupport
  • 特点
  • 与 Spring Bean 生命周期整合
    • org.springframework.beans.factory.config.SmartInstantiationAwareBeanPostProcessor

IoC 容器自动代理标准实现 - AbstractAutoProxyCreator

• 基类 - org.springframework.aop.framework.autoproxy.AbstractAutoProxyCreator
  • 默认实现 - DefaultAdvisorAutoProxyCreator
  • Bean 名称匹配实现 - BeanNameAutoProxyCreator
  • Infrastructure Bean 实现 - InfrastructureAdvisorAutoProxyCreator

IoC 容器自动代理 AspectJ 实现 - AspectJAwareAdvisorAutoProxyCreator

• org.springframework.aop.aspectj.autoproxy.AspectJAwareAdvisorAutoProxyCreator
  • 基类 - org.springframework.aop.framework.autoproxy.AbstractAdvisorAutoProxyCreator

AOP Infrastructure Bean 接口 - AopInfrastructureBean

• 接口 - org.springframework.aop.framework.AopInfrastructureBean
  • 语义 - Spring AOP 基础 Bean 标记接口
  • 实现
  • org.springframework.aop.framework.autoproxy.AbstractAutoProxyCreator
  • org.springframework.aop.scope.ScopedProxyFactoryBean
  • 判断逻辑
  • AbstractAutoProxyCreator#isInfrastructureClass
  • ConfigurationClassUtils#checkConfigurationClassCandidate

AOP 上下文辅助类 - AopContext

• API - org.springframework.aop.framework.AopContext
  • 语义 - ThreadLocal 的扩展，临时存储 AOP 对象

AOP 代理工具类 - AopProxyUtils

• API - org.springframework.aop.framework.AopProxyUtils
  • 代表方法
  • getSingletonTarget - 从实例中获取单例对象
  • ultimateTargetClass - 从实例中获取最终目标类
  • completeProxiedInterfaces - 计算 AdvisedSupport 配置中所有被代理的接口
  • proxiedUserInterfaces - 从代理对象中获取代理接口
  • isAopProxy - 判断对象是否为代理对象
  • isJdkDynamicProxy - 判断对象是否为 JDK 动态代理对象
  • isCglibProxy - 判断对象是否为 CGLIB 代理对象
  • getTargetClass - 从对象中获取目标类型
  • invokeJoinpointUsingReflection - 使用 Java 反射调用 Joinpoint（目标方法）

AspectJ Enable 模块驱动实现 - EnableAspectJAutoProxy

• 注解 - org.springframework.context.annotation.EnableAspectJAutoProxy
• 属性方法
  • proxyTargetClass - 是否已类型代理
  • exposeProxy - 是否将代理对象暴露在 AopContext 中
• 设计模式 - @Enable 模块驱动
  • ImportBeanDefinitionRegistrar 实现 - org.springframework.context.annotation.AspectJAutoProxyRegistrar
• 底层实现
  • org.springframework.aop.aspectj.annotation.AnnotationAwareAspectJAutoProxyCreator

AspectJ XML 配置驱动实现 - <aop:aspectj-autoproxy/>

• XML 元素 - aop:aspectj-autoproxy/
  • 属性
  • proxy-target-class - 是否已类型代理
  • expose-proxy - 是否将代理对象暴露在 AopContext 中
  • 设计模式 - Extensible XML Authoring
  • 底层实现
  • org.springframework.aop.config.AspectJAutoProxyBeanDefinitionParser

AOP 配置 Schema-based 实现 - <aop:config/> 、<aop:aspect/>

• XML 元素 - aop:config/
  • 属性
  • proxy-target-class - 是否已类型代理
  • expose-proxy - 是否将代理对象暴露在 AopContext 中
  • 嵌套元素
  • pointcut
  • advisor
  • aspect
  • 底层实现
  • org.springframework.aop.config.ConfigBeanDefinitionParser
• XML 元素 - aop:aspect/
  • 父元素 - <aop:config/>
  • 属性
  • ref - Spring Bean 引用的名称
  • order - Aspect 顺序数
  • 嵌套元素
  • pointcut
  • declare-parents
  • before
  • after
  • after-returning
  • after-throwing
  • around

Pointcut Schema-based 实现 - <aop:pointcut/>

• XML 元素 - aop:pointcut/
  • 父元素 - <aop:aspect/> 或 <aop:config/>
  • 属性
  • id - Pointcut ID
  • expression - （必须）AspectJ 表达式
  • 底层实现
  • org.springframework.aop.Pointcut

Around Advice Schema-based 实现 - <aop:around/>

• XML 元素 - aop:around/
  • 父元素 - <aop:aspect/>
  • 属性
  • pointcut - AspectJ Pointcut 表达式
  • pointcut-ref - 引用的 AspectJ Pointcut 名称
  • method - 拦截目标方法
  • arg-names - 目标方法参数名称

Before Advice Schema-based 实现 - <aop:before/>

• XML 元素 - aop:before/
  • 父元素 - <aop:aspect/>
  • 属性
  • pointcut - AspectJ Pointcut 表达式
  • pointcut-ref - 引用的 AspectJ Pointcut 名称
  • method - 拦截目标方法
  • arg-names - 目标方法参数名称

After Advice Schema-based 实现 - <aop:after/>

• XML 元素 - aop:after/
  • 父元素 - <aop:aspect/>
  • 属性
  • pointcut - AspectJ Pointcut 表达式
  • pointcut-ref - 引用的 AspectJ Pointcut 名称
  • method - 拦截目标方法
  • arg-names - 目标方法参数名称

After Returning Advice Schema-based 实现 - <aop:after-returning/>

• XML 元素 - aop:after-returning/
  • 父元素 - <aop:aspect/>
  • 属性
  • pointcut - AspectJ Pointcut 表达式
  • pointcut-ref - 引用的 AspectJ Pointcut 名称
  • method - 拦截目标方法
  • arg-names - 目标方法参数名称
  • returning - 方法参数名称

After Throwing Advice Schema-based 实现 - <aop:after-throwing/>

• XML 元素 - aop:after-throwing/
  • 父元素 - <aop:aspect/>
  • 属性
  • pointcut - AspectJ Pointcut 表达式
  • pointcut-ref - 引用的 AspectJ Pointcut 名称
  • method - 拦截目标方法
  • arg-names - 目标方法参数名称
  • throwing - 方法参数名称

Adviser Schema-based 实现 - <aop:advisor/>

• XML 元素 - aop:advisor/
  • 父元素 - <aop:config/>
  • 属性
  • advice-ref - Advice Bean 引用
  • pointcut - AspectJ Pointcut 表达式
  • pointcut-ref - AspectJ Pointcut Bean 引用
  • order - Advisor 顺序数

Introduction Schema-based 实现 - <aop:declare-parents/>

• XML 元素 - aop:declare-parents/
  • 父元素 - <aop:aspect/>
  • 属性
  • types-matching - 是否已类型代理
  • implement-interface - 实现接口全类名
  • default-impl - 默认实现全类名
  • delegate-ref - 委派实现 Bean 引用

作用域代理 Schema-based 实现 - <aop:scoped-proxy/>

• XML 元素 - <aop:scoped-proxy/>
• 属性
  • proxy-target-class - 是否已类型代理
